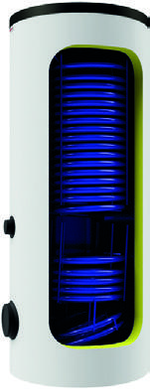

Drazice OKC 500 RR/HP/SOL/S - бойлер косвенного нагрева на 469 л для системы с тепловым насосом и отдельным солнечным тепловым контуром. Два змеевика позволяют передавать тепло в общий запас бытовой воды, сохраняя теплоносители источников раздельными.
Тепловой насос и солнечный коллектор
Верхний теплообменник площадью 4,8 м² рассчитан на подключение теплового насоса или подходящего низкотемпературного источника. Увеличенная поверхность способствует передаче тепла при ограниченной разнице температур. Нижний змеевик площадью 2 м² предназначен для отдельного источника, например солнечных тепловых коллекторов.
Солнечный контур здесь передаёт тепло через циркулирующий теплоноситель. Это не прямое подключение фотоэлектрических панелей к электрическому нагревателю. Тепловой насос, коллекторы и управление являются частями внешней системы, а не встроенным оборудованием бака.
Контроль температуры по зонам
В комплект входят три гильзы для датчиков. Они дают возможность разместить совместимые датчики в предусмотренных точках и использовать показания при управлении источниками. Наличие гильз не означает, что сами датчики и контроллер входят в поставку. Последовательность включения источников задаёт выбранная автоматика.
Накопление подготовленной воды
Фактическая вместимость 469 л описывает запас внутри бака. Темп его восстановления зависит от работы источников, температур и расхода теплоносителей. Изоляция толщиной 70 мм ограничивает остывание между разборами. Исполнение RR/HP/SOL/S полезно, когда проект предусматривает раздельное подключение теплового насоса и солнечного теплового контура к одной напольной накопительной ёмкости.
Размеры и подготовка места
Высота бака 1872 мм, диаметр корпуса 740 мм. Размер B по монтажной схеме составляет 805 мм. При проверке проходов и размещения учитывают не только диаметр, но и выступающие элементы, подключения и доступ для обслуживания. Бак устанавливают вертикально на пол. Класс энергоэффективности B относится к этому исполнению с изоляцией 70 мм.
Допустимые параметры контуров
Максимальная рабочая температура воды в баке составляет 80 °C, давление - 10 бар. Для теплообменника пределы составляют 110 °C и 10 бар. Температура теплоносителя и температура бытовой воды относятся к разным контурам: значение 110 °C не является допустимой температурой воды в баке.
Масса без воды по заводскому каталогу - 234 кг; в таблице производителя это значение отмечено звёздочкой. Для расчёта нагрузки на основание подтвердите массу поставляемого исполнения и учтите воду в баке и подключённых контурах.
