Drazice TPK 210.1-12/12kW служит электрическим источником тепла в совместимом эмалированном баке. Встраиваемый фланцевый модуль выбирают для ёмкости, конструкция и допустимая электрическая нагрузка которой соответствуют этому исполнению.

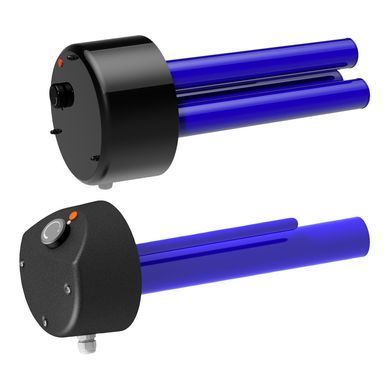

Изображение серии; размеры см. в характеристиках. На общей иллюстрации показаны разные исполнения TPK; в карточке предлагается один модуль указанной мощности.
Передача тепла и управление нагревом
Сухие керамические элементы находятся в стальных гильзах. Вода соприкасается с гильзами, а не с самими керамическими нагревателями, и получает тепло через металлические стенки.
Рабочий термостат включает нагрев и отключает его при достижении выбранной температуры в диапазоне 5-74 °C. Это позволяет поддерживать заданный режим без постоянного ручного включения. Защитный термостат независимо прекращает подачу питания при перегреве, если рабочее регулирование нарушено.
Мощность как условие выбора
Мощность 12 кВт определяет темп передачи тепла воде. При одинаковом объёме и требуемом нагреве большая мощность сокращает время нагрева, но увеличивает нагрузку на электросеть. Поэтому это исполнение применяют с баком, допускающим такую мощность, и подходящим трёхфазным питанием 400 В по схеме треугольника.
Монтажная длина 550 мм определяет требования к месту внутри бака. Её соотносят с конструкцией ёмкости и внутренними деталями, а не только с размером фланцевого соединения.
Встраивание в конкретный водонагреватель
Совместимость подтверждают по точной модели бака, допустимой мощности, монтажной длине и фланцу. Размер 210 мм обозначает окружность крепёжных отверстий, а не наружный диаметр фланца. Для нержавеющих баков этот модуль не применяется.
Пластиковый кожух IP42 закрывает электрическую часть, но не рассчитан на открытую уличную установку. Монтаж и электрическое подключение выполняет квалифицированный специалист.
Подготовка подключения
В инструкции для этого исполнения указан автомат 3 × 25 А. Сечение кабеля, защиту и схему подключения проверяет электрик с учётом условий объекта. Масса модуля 9 кг. Уплотнение приложено; параметры и совместимость проверяют до монтажа по инструкции и точной модели бака.
