Drazice TPK 210.1-12/9kW обеспечивает электрический нагрев воды в совместимом эмалированном баке. Фланцевый модуль встраивается в ёмкость как источник тепла, поэтому его применимость определяется конструкцией конкретного водонагревателя.

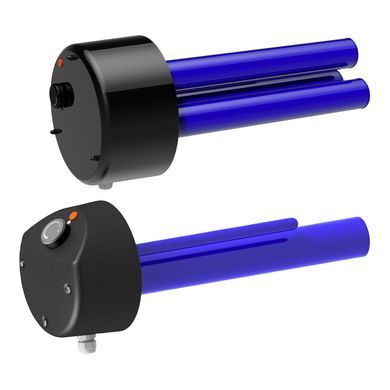

Изображение серии; размеры см. в характеристиках. На общей иллюстрации показаны разные исполнения TPK; в карточке предлагается один модуль указанной мощности.
Как устроен сухой нагрев
Керамические нагревательные элементы размещены в стальных гильзах. С водой контактируют гильзы, а не сами керамические элементы: тепло передаётся воде через металлические стенки.
Рабочий термостат управляет обычным нагревом: включает элементы и отключает их при достижении выбранной температуры в диапазоне 5-74 °C. Это позволяет поддерживать заданный режим без постоянного ручного включения. Защитный термостат отдельно прекращает подачу питания при перегреве, если рабочее регулирование нарушено.
Для какой нагрузки выбирают модуль
Мощность 9 кВт определяет темп передачи тепла воде. При одинаковом объёме и требуемом нагреве большая мощность сокращает время нагрева, но увеличивает нагрузку на электросеть. Для этого исполнения предусмотрено трёхфазное питание 400 В по схеме треугольника.
Монтажная длина 550 мм важна для размещения модуля внутри бака. Даже совпадения крепёжных отверстий недостаточно: конструкция ёмкости и её внутренние детали должны допускать такую длину и мощность.
Согласование с конструкцией бака
Совместимость определяют по точной модели бака и фланцевому соединению. Размер 210 мм обозначает окружность крепёжных отверстий, а не наружный диаметр фланца. Модуль предназначен для совместимых эмалированных баков, применение в нержавеющих запрещено.
Пластиковый кожух IP42 закрывает электрическую часть, но не рассчитан на открытую уличную установку. Монтаж и электрическое подключение выполняет квалифицированный специалист.
Подготовка подключения
В инструкции для этого исполнения указан автомат 3 × 20 А. Сечение кабеля, защиту и схему подключения проверяет электрик с учётом условий объекта. Масса модуля 9 кг. Уплотнение приложено; параметры и совместимость проверяют до монтажа по инструкции и точной модели бака.
