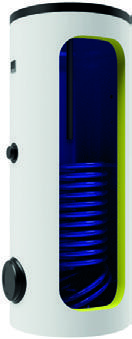

Drazice OKC 500 R/BP/S - напольный бойлер косвенного нагрева с фактической вместимостью 447 л. Модель рассчитана на накопление горячей воды и её нагрев через один нижний змеевик от внешнего источника тепла.
Для котельной с одним контуром нагрева ГВС
Модель выбирают, когда нужен увеличенный накопленный запас от одного источника, например котла. Фактические 447 л позволяют перенести часть приготовления горячей воды на время до пикового разбора. По сравнению с исполнением RR/BP/S здесь один змеевик и больший объём воды, но нет второго независимого контура нагрева.
Один теплообменник для основного источника
Внутри змеевика циркулирует теплоноситель, а бытовая вода находится снаружи него, в баке. Контуры не смешиваются: источник передаёт тепло через стенки теплообменника. Площадь нижнего змеевика 2 м² важна для его согласования с источником, но сама по себе не определяет время нагрева. На него также влияют температура и расход теплоносителя.
Такая компоновка подходит для системы с одним основным контуром косвенного нагрева. Если проект требует двух независимых теплоносителей, нужен бак с соответствующим количеством теплообменников, а не подключение разных сред к одному змеевику.
Накопление и сохранение горячей воды
Запас в баке позволяет разбирать уже подготовленную воду, пока источник восполняет затраченное тепло. Теплоизоляция толщиной 70 мм уменьшает остывание между разборами. Вместимость не равна непрерывной производительности: продолжительность подачи зависит от температур воды и возможностей подключённого источника.
Электрический догрев и размещение
Дополнительный нагреватель подбирают отдельно по точному исполнению OKC 500 R/BP/S, его установочному узлу и допустимой мощности. Он не считается частью базового косвенного нагрева. Бойлер устанавливают вертикально на пол. При планировании помещения учитывают полный габарит корпуса, доступ к подключениям и путь заноса бака без воды.
Размеры и подготовка места
Высота бака 1872 мм, диаметр корпуса 740 мм. Размер B по монтажной схеме составляет 805 мм. При проверке проходов и размещения учитывают не только диаметр, но и выступающие элементы, подключения и доступ для обслуживания. Бак устанавливают вертикально на пол. Класс энергоэффективности B относится к этому исполнению с изоляцией 70 мм.
Допустимые параметры контуров
Максимальная рабочая температура воды в баке составляет 80 °C, давление - 10 бар. Для теплообменника пределы составляют 110 °C и 10 бар. Температура теплоносителя и температура бытовой воды относятся к разным контурам: значение 110 °C не является допустимой температурой воды в баке.
Масса без воды по заводскому каталогу - 149 кг; в таблице производителя это значение отмечено звёздочкой. Для расчёта нагрузки на основание подтвердите массу поставляемого исполнения и учтите воду в баке и подключённых контурах.
