Drazice TPK 210.1-12/6kW слугує електричним джерелом тепла в сумісному емальованому баку. Це вбудовуваний фланцевий модуль: він нагріває воду в ємності, а не замінює сам водонагрівач.

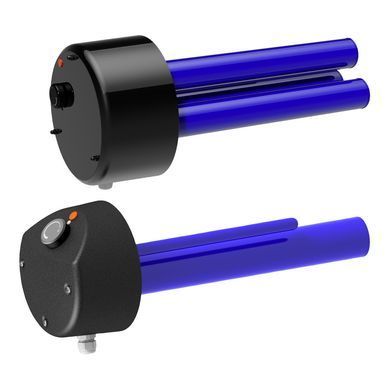

Зображення серії; розміри див. у характеристиках. На загальній ілюстрації показані різні виконання TPK; у картці пропонується один модуль зазначеної потужності.
Сухе нагрівання та підтримання температури
Сухі керамічні елементи розміщені в сталевих гільзах. Вода контактує з гільзами, а тепло надходить до неї крізь їхні стінки, без прямого контакту з керамічними нагрівачами.
Робочий термостат вмикає нагрівання та вимикає його після досягнення вибраної температури в діапазоні 5-74 °C. Так модуль підтримує заданий режим без постійного ручного вмикання. Захисний термостат виконує інше завдання: припиняє подачу живлення в разі перегрівання, якщо робоче регулювання порушене.
Потужність і місце всередині бака
Потужність 6 кВт визначає темп передавання тепла воді. За однакового об'єму й потрібного нагрівання більша потужність скорочує час нагрівання, але збільшує навантаження на електромережу. Монтажна довжина цього виконання становить 350 мм: її співвідносять із конструкцією бака та розташуванням внутрішніх деталей.
Цьому модулю потрібне трифазне живлення 3x230 В за схемою зірки. Це не однофазне підключення до побутової мережі 230 В. Тому варіант вибирають разом із перевіркою доступного електроживлення, а не лише за потужністю.
Вбудовування в сумісний бак
Точну сумісність визначають за моделлю бака, допустимою потужністю, монтажною довжиною та фланцевим з'єднанням. Розмір 210 мм позначає коло кріпильних отворів, а не зовнішній діаметр фланця. Для нержавіючих баків модуль не застосовується.
Пластиковий кожух IP42 закриває електричну частину, але не розрахований на відкрите вуличне встановлення. Монтаж та електричне підключення виконує кваліфікований фахівець.
Підготовка підключення
В інструкції для цього виконання зазначений автомат 3 × 16 А. Переріз кабелю, захист і схему підключення перевіряє електрик з урахуванням умов об’єкта. Маса модуля 7 кг. Ущільнення додано; параметри та сумісність перевіряють до монтажу за інструкцією і точною моделлю бака.
