Drazice NADO 500/25 v16 поєднує накопичення тепла для опалення з проточним нагріванням або попереднім підігріванням побутової води. Такий буфер застосовують у системі, де тепло потрібно зберегти після нагрівання та використовувати в міру споживання.

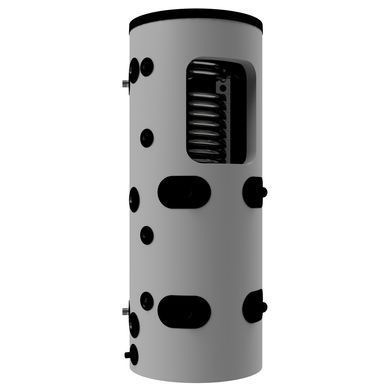

Зображення серії; розміри див. у характеристиках.
Запас тепла для опалення та теплоізоляція
Основний сталевий бак містить 475 л опалювальної води. Джерело тепла нагріває цю воду, а потім вона віддає накопичене тепло опалювальному контуру. Буфер дає змогу розділити надходження та використання тепла в часі. Величина теплового запасу залежить не лише від об'єму, а й від температури води.
Знімна ізоляція NEODUL LB PP товщиною 80 мм входить до комплекту. Вона сповільнює віддавання тепла з бака в приміщення та допомагає зберігати накопичене тепло між нагріванням і споживанням.
Питна вода в окремому теплообміннику
Холодна побутова вода надходить у нержавіючий теплообмінник, нагрівається під час проходження крізь нього та виходить у контур ГВП. Вона не змішується з опалювальною водою. Нержавіюча сталь стосується теплообмінника, а не основного бака.
Тепло передається крізь стінки теплообмінника площею 6,25 м². Усередині нього міститься 23 л води: це об'єм води в проточному контурі, а не окремий накопичувальний запас гарячої води.
Нагрівання або ступінь попереднього підігрівання
Теплообмінник може слугувати вузлом нагрівання ГВП або попередньо підігрівати воду перед іншим водонагрівачем. Режим залежить від температури буфера, температури води на вході та витрати. У разі охолодження буфера або збільшення потоку температура на виході може знижуватися, тому одного об'єму бака недостатньо для оцінювання подачі гарячої води.
Для електричного догрівання буфера можна окремо підібрати до 4 елементів TJ6/4 потужністю по 6 кВт з подовженою холодною частиною. Вони додають електричне джерело тепла для опалювальної води та не входять до комплекту бака.
Розміщення та обмеження контурів
З ізоляцією: висота 1970 мм, діаметр 760 мм, висота під час нахилу 2090 мм. Маса з ізоляцією без води 115 кг. Ці розміри потрібні для перевірки отворів, підйому бака та розміщення; окремо передбачають підключення і доступ для обслуговування.
Опалювальний бак розрахований максимум на 90 °C і 3 бар; теплообмінник ГВП - на 90 °C і 6 бар. Підключати обидва контури як однакові за тиском не можна. Клас енергоефективності C, статичні втрати 91 Вт наведені для заводського виконання з ізоляцією.
