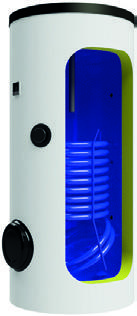

Drazice OKC 300 R/BP/S - підлоговий бойлер непрямого нагріву з фактичною місткістю 296 л. Модель розрахована на накопичення гарячої води та її нагрівання через один нижній змійовик від зовнішнього джерела тепла.
Запас води без другого теплового контуру
Виконання на 296 л обирають для котельні з одним основним джерелом гарячого водопостачання. Корпус діаметром 690 мм і заввишки 1560 мм дозволяє заздалегідь перевірити розміщення бака. Порівняно з OKC 300 RR/BP/S тут один змійовик і більший запас води, але немає окремого теплообмінника для другого джерела.
Один теплообмінник для основного джерела
Усередині змійовика циркулює теплоносій, а побутова вода міститься зовні нього, у баку. Контури не змішуються: джерело передає тепло крізь стінки теплообмінника. Площа нижнього змійовика 1,5 м² важлива для його узгодження з джерелом, але сама по собі не визначає час нагрівання. На нього також впливають температура та витрата теплоносія.
Таке компонування підходить для системи з одним основним контуром непрямого нагріву. Якщо проєкт потребує двох незалежних теплоносіїв, потрібен бак з відповідною кількістю теплообмінників, а не підключення різних середовищ до одного змійовика.
Накопичення та збереження гарячої води
Запас у баку дозволяє відбирати вже підготовлену воду, поки джерело поповнює витрачене тепло. Теплоізоляція завтовшки 70 мм зменшує охолодження між відборами. Місткість не дорівнює безперервній продуктивності: тривалість подачі залежить від температур води та можливостей підключеного джерела.
Електричне догрівання та розміщення
Додатковий нагрівач добирають окремо за точним виконанням OKC 300 R/BP/S, його установним вузлом і допустимою потужністю. Він не вважається частиною базового непрямого нагріву. Бойлер встановлюють вертикально на підлогу. Плануючи приміщення, враховують повний габарит корпусу, доступ до підключень і шлях занесення бака без води.
Розміри та підготовка місця
Висота бака 1560 мм, діаметр корпусу 690 мм. Розмір B за монтажною схемою становить 765 мм. Перевіряючи проходи та розміщення, враховують не лише діаметр, а й виступні елементи, підключення та доступ для обслуговування. Бак встановлюють вертикально на підлогу. Клас енергоефективності B стосується саме цього виконання з ізоляцією 70 мм.
Допустимі параметри контурів
Максимальна робоча температура води в баку становить 80 °C, тиск - 10 бар. Для теплообмінника межі становлять 110 °C і 10 бар. Температура теплоносія та температура побутової води стосуються різних контурів: значення 110 °C не є допустимою температурою води в баку.
